Ahoj! Ako dodávateľ kompaktných rúrkových výmenníkov tepla som na vlastnej koži videl, ako môže znečistenie rúrok narušiť výkon týchto šikovných zariadení. V tomto blogu rozoberiem vplyv znečistenia rúrok na pokles tlaku v kompaktnom rúrkovom výmenníku tepla.
Začnime od základov. Kompaktný rúrkový výmenník tepla je kľúčovým hráčom v mnohých priemyselných procesoch. Je navrhnutý tak, aby prenášal teplo medzi dvoma tekutinami, a to prostredníctvom série rúrok. Tieto výmenníky tepla sú skvelé, pretože sú kompaktné, efektívne a dokážu zvládnuť vysoké tlaky a teploty. Môžete sa dozvedieť viac o kompaktných rúrkových výmenníkoch teplatu.
Čo je to znečistenie trubice? V podstate ide o nahromadenie nežiaducich materiálov na vnútorných povrchoch rúrok vo výmenníku tepla. Môže to byť čokoľvek od minerálov, hrdze a nečistôt až po biologický rast. V priebehu času môže toto nahromadenie skutočne spôsobiť určité problémy.
Jedným z hlavných problémov, ktoré zanášanie rúrok prináša, je zvýšenie poklesu tlaku vo výmenníku tepla. Pokles tlaku je rozdiel tlaku medzi vstupom a výstupom výmenníka tepla. Je to rozhodujúci faktor, pretože ovplyvňuje spotrebu energie a celkovú účinnosť systému.
Keď sa rúrky začnú zanášať, prietoková plocha vo vnútri rúrok sa zmenší. Predstavte si to ako upchatý odtok. Keď je odtok čistý, voda môže ľahko pretekať. Ale keď dôjde k zablokovaniu, voda sa ťažšie dostáva a potrebujete väčší tlak, aby ste ju vytlačili. To isté sa deje vo výmenníku tepla. Keď sa nečistoty nahromadia, kvapalina sa musí pretlačiť cez menší priestor, čo si vyžaduje väčší tlak.
Poďme sa porozprávať o vede za tým. Podľa Hagenovej - Poiseuilleovej rovnice pre laminárne prúdenie v kruhovej trubici je pokles tlaku (ΔP) daný vzťahom:
[ \Delta P=\frac{8\mu LQ}{\pi r^{4}} ]
kde (\mu) je dynamická viskozita kvapaliny, (L) je dĺžka trubice, (Q) je objemový prietok a (r) je polomer trubice. Keď dôjde k zanášaniu, polomer (r) rúrky sa zmenšuje. Pretože pokles tlaku je nepriamo úmerný štvrtej mocnine polomeru, aj malý pokles polomeru môže viesť k výraznému zvýšeniu poklesu tlaku.
Pri turbulentnom prúdení je situácia o niečo zložitejšia, ale všeobecný princíp zostáva rovnaký. Faktor trenia, ktorý sa používa na výpočet poklesu tlaku v turbulentnom prúdení, sa tiež zvyšuje so znečistením. Nárast koeficientu trenia je spôsobený drsným povrchom vytvoreným usadeninami. Čím drsnejší je povrch, tým väčší odpor tekutina pri prietoku trubicou zažíva.
Zvýšený pokles tlaku má niekoľko negatívnych dôsledkov. Po prvé to znamená, že čerpadlá alebo kompresory, ktoré sa používajú na pohyb tekutiny cez výmenník tepla, musia pracovať viac. To vedie k vyššej spotrebe energie, čo sa premieta do vyšších prevádzkových nákladov. Pre priemyselné odvetvia, ktoré sa vo svojich procesoch spoliehajú na výmenníky tepla, sa tieto zvýšené náklady môžu časom skutočne navýšiť.
Po druhé, účinnosť samotného výmenníka tepla klesá. Zvýšený pokles tlaku môže spôsobiť zníženie rýchlosti prúdenia tekutiny. Pretože prenos tepla vo výmenníku tepla priamo súvisí s prietokom tekutín, nižší prietok znamená menší prenos tepla. To znamená, že výmenník tepla nemusí byť schopný splniť požadovanú rýchlosť prenosu tepla a môže byť ovplyvnený celkový proces.
Ďalším problémom je, že zvýšený pokles tlaku môže spôsobiť dodatočné namáhanie komponentov výmenníka tepla. Rúry, tesnenia a ďalšie časti musia odolať vyšším tlakom, čo môže viesť k predčasnému opotrebovaniu. To môže viesť k netesnostiam, poruchám a potrebe častejšej údržby a výmeny.
Ako teda môžeme riešiť znečistenie trubice, aby sme minimalizovali pokles tlaku? Jednou z možností je pravidelné čistenie. Existujú rôzne spôsoby čistenia rúrok výmenníka tepla, ako je chemické čistenie, mechanické čistenie a hydraulické čistenie. Chemické čistenie zahŕňa použitie chemikálií na rozpustenie usadenín. Mechanické čistenie je možné vykonať pomocou kefiek alebo škrabiek na fyzické odstránenie usadenín. Hydraulické čistenie využíva vysokotlakové vodné trysky na odstránenie nečistôt.
Ďalším prístupom je použitie preventívnych opatrení. To môže zahŕňať použitie filtrov na odstránenie častíc z kvapaliny predtým, ako vstúpi do výmenníka tepla, alebo pridanie prostriedkov proti zanášaniu do kvapaliny. Tieto prostriedky môžu zabrániť tvorbe usadenín na povrchoch rúrok.

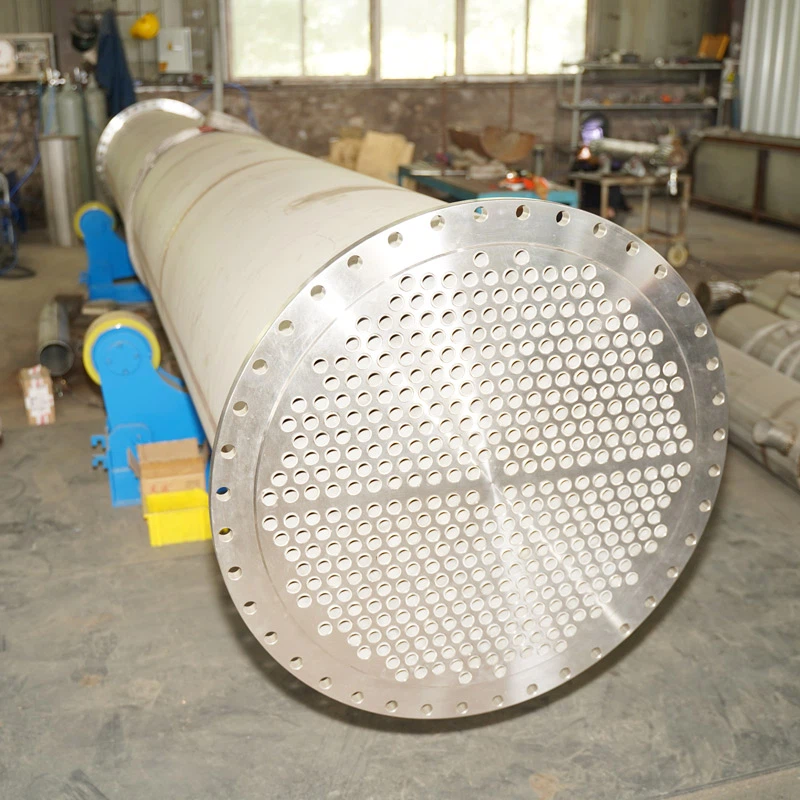

Ako dodávateľ kompaktných rúrkových výmenníkov tepla ponúkame rôzne typy výmenníkov tepla, ktoré sú navrhnuté tak, aby boli odolnejšie voči zanášaniu. Napríklad nášRúrkové výmenníky tepla z nehrdzavejúcej ocelesú vyrobené z kvalitnej nehrdzavejúcej ocele, ktorá je v porovnaní s inými materiálmi menej náchylná na koróziu a zanášanie. Aj my mámeRúrkové výmenníky teplaso špeciálnymi povrchovými úpravami, ktoré môžu znížiť priľnavosť nečistôt.
Záverom možno povedať, že znečistenie rúrok je vážny problém, ktorý môže mať významný vplyv na pokles tlaku v kompaktnom rúrkovom výmenníku tepla. Zvýšený pokles tlaku vedie k vyššej spotrebe energie, nižšej účinnosti a väčším nárokom na údržbu. Ale správnym čistením a preventívnymi opatreniami a výberom správneho výmenníka tepla je možné tieto problémy zvládnuť.
Ak hľadáte kompaktný rúrkový výmenník tepla alebo ak máte problémy so zanášaním rúrok vo vašom existujúcom výmenníku tepla, sme tu, aby sme vám pomohli. Náš tím odborníkov vám môže poskytnúť najlepšie riešenia prispôsobené vašim špecifickým potrebám. Kontaktujte nás, aby ste začali diskusiu o vašich požiadavkách na výmenník tepla a poďme spoločne pracovať na zlepšení výkonu a účinnosti vášho systému.
Referencie
- Incropera, FP, DeWitt, DP, Bergman, TL a Lavine, AS (2007). Základy prenosu tepla a hmoty. Wiley.
- Çengel, YA a Cimbala, JM (2006). Mechanika tekutín: Základy a aplikácie. McGraw - Hill.
