Výber správnej veľkosti výmenníka tepla kovovej dosky je rozhodujúci pre zabezpečenie optimálneho výkonu a efektívnosti v rôznych priemyselných a komerčných aplikáciách. Ako dodávateľVýmenníky tepla kovovej dosky, Z prvej ruky som videl, ako môže nesprávna veľkosť viesť k neefektívnosti, zvýšeniu nákladov a dokonca aj zlyhania systému systému. V tomto blogovom príspevku sa podelím o niekoľko tipov, ako zvoliť správnu veľkosť pre vaše konkrétne potreby.
Pochopenie základov
Predtým, ako sa ponoríme do výberového procesu, rýchlo prejdime, čo je kovový výmenník tepla a ako to funguje. AVýmenník tepla kovupozostáva zo série tenkých kovových dosiek, ktoré sú naskladané a zapečatené okolo okrajov. Tieto platne vytvárajú kanály pre dve tekutiny, ktoré preteká, čo umožňuje prenosu tepla z jednej tekutiny na druhú bez miešania dvoch tekutín.
Účinnosť výmenníka tepla závisí od niekoľkých faktorov, vrátane povrchovej plochy doštičiek, prietoku tekutín, teplotného rozdielu medzi tekutkami a tepelnej vodivosti materiálu doštičky. Pri výbere správnej veľkosti musíte zvážiť všetky tieto faktory, aby ste zaistili, že výmenník tepla dokáže zvládnuť požadované zaťaženie prenosu tepla.
Určite požiadavky na prenos tepla
Prvým krokom pri výbere správnej veľkosti výmenníka tepla kovovej dosky je určenie požiadaviek na prenos tepla vo vašej aplikácii. Zahŕňa to výpočet množstva tepla, ktoré je potrebné preniesť z jednej tekutiny do druhej. Môžete to urobiť pomocou nasledujúceho vzorca:
[Q = m \ krát c_p \ krát \ delta t]
Kde:
- (Q) je rýchlosť prenosu tepla (vo wattoch alebo BTU za hodinu)
- (m) je hmotnostný prietok tekutiny (v kg/s alebo lb/h)
- (C_P) je špecifická tepelná kapacita tekutiny (v j/kg · k alebo btu/lb · ° F)
- (\ Delta t) je teplotný rozdiel medzi vstupom a výstupom tekutiny (v k alebo ° F)
Povedzme napríklad, že máte proces, v ktorom potrebujete ochladiť tekutinu z 80 ° C na 30 ° C. Hmotný prietok tekutiny je 5 kg/s a špecifická tepelná kapacita tekutiny je 4 000 J/kg · k. Pomocou vyššie uvedeného vzorca môžeme vypočítať rýchlosť prenosu tepla nasledovne:
[Q = 5 \ text {kg/s} \ časy 4 000 \ text {j/kg · k} \ times (80 - 30) \ text {k} = 1 000 000 \ text {j/s} = 1 000 \ text {kw}]
Po vypočítaní rýchlosti prenosu tepla musíte zvážiť akékoľvek ďalšie faktory, ktoré môžu ovplyvniť proces prenosu tepla, ako je znečistenie, pokles tlaku a typ použitých tekutín.
Zvážte prietoky
Okrem požiadaviek na prenos tepla musíte tiež zvážiť prietoky tekutín. Prietok tekutiny ovplyvňuje rýchlosť, pri ktorej tečie cez výmenník tepla, čo zase ovplyvňuje koeficient prenosu tepla. Vyšší prietok vo všeobecnosti vedie k vyššiemu koeficientu prenosu tepla, ale tiež zvyšuje pokles tlaku v rámci výmenníka tepla.
Musíte nájsť rovnováhu medzi prietokom a poklesom tlaku, aby ste zaistili, že výmenník tepla efektívne funguje. Požiadavky na prietok budú závisieť od konkrétnej aplikácie a charakteristík používaných tekutín. V niektorých prípadoch možno budete musieť konzultovať s odborníkom na dynamiku tekutín, aby ste určili optimálne prietoky.
Vyhodnotiť dostupný priestor
Ďalším dôležitým faktorom, ktorý je potrebné zvážiť pri výbere správnej veľkosti výmenníka tepla kovovej dosky, je dostupný priestor. Výmenníky tepla kovových dosiek sa dodávajú v rôznych veľkostiach a konfiguráciách a musíte si vybrať ten, ktorý sa zmestí do dostupného priestoru vo vašom zariadení.
Musíte tiež zvážiť požiadavky na inštaláciu, napríklad potrebu prístupu na údržbu a čistenie. Niektorí výmenníky tepla môžu vyžadovať viac miesta na inštaláciu a údržbu ako iné, preto je dôležité naplánovať dopredu a zabezpečiť, aby ste mali dostatok priestoru.
Vyberte materiál na pravú dosku
Pri výbere kovového výmenníka tepla kovovej doštičky je tiež výberom materiálu doštičiek. Rôzne doskové materiály majú rôzne tepelnú vodivosť, odolnosť proti korózii a mechanické vlastnosti. Medzi najbežnejšie doskové materiály používané v kovových výmenníkoch tepla medzi kovovými doskami patrí nehrdzavejúca oceľ, titán a hliník.
Nerezová oceľ je obľúbenou voľbou, pretože je odolná voči korózii, má dobrú tepelnú vodivosť a je relatívne lacná. Titanium je drahší, ale ponúka vynikajúcu odolnosť proti korózii, vďaka čomu je vhodný pre aplikácie, v ktorých sú tekutiny vysoko korozívne. Hliník je ľahký a má dobrú tepelnú vodivosť, ale nie je taká odolná proti korózii ako nehrdzavejúca oceľ alebo titán.
Musíte si vybrať materiál doštičky na základe špecifických požiadaviek vašej aplikácie, ako je napríklad používaný typ tekutín, prevádzkovú teplotu a tlak a očakávanú životnosť výmenníka tepla.
Zvážte typ výmenníka tepla
K dispozícii je niekoľko typov kovových výmenníkov tepla, vrátaneVýmenníky tepla a rámuaDoska typu tepla. Každý typ má svoje vlastné výhody a nevýhody a musíte si vybrať ten, ktorý je pre vašu žiadosť najvhodnejší.

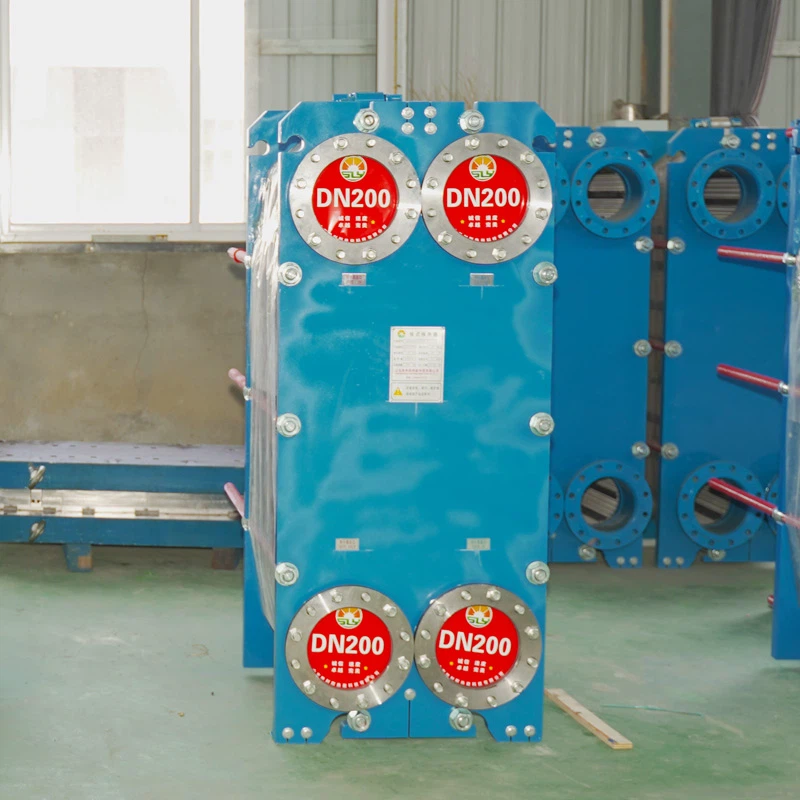

Výmenníky tepla doštičiek a rámu sú najbežnejším typom a pozostávajú zo série dosiek, ktoré sú držané pohromade rámom. Ľahko sa inštalujú, udržiavajú a čistia a dajú sa ľahko upraviť tak, aby vyhovovali zmenám v požiadavkách na prenos tepla. Na druhej strane sú výmenníky tepla typu taniere kompaktnejšie a majú vyššiu účinnosť prenosu tepla, ale je ťažšie ich čistiť a udržiavať.
Poraďte sa s odborníkom
Výber správnej veľkosti výmenníka tepla kovovej dosky môže byť komplexným procesom a často je dobré konzultovať s odborníkom. Ako dodávateľVýmenníky tepla kovovej dosky, máme vedomosti a skúsenosti, ktoré vám pomôžu zvoliť správnu veľkosť a typ výmenníka tepla pre vaše konkrétne potreby.
Môžeme vám tiež poskytnúť podrobné technické špecifikácie, údaje o výkone a pokyny na inštaláciu, aby ste zabezpečili, že váš výmenník tepla funguje efektívne a spoľahlivo. Ak máte akékoľvek otázky alebo potrebujete ďalšiu pomoc, neváhajte nás kontaktovať. Sme tu, aby sme vám pomohli urobiť správne rozhodnutie a zabezpečiť úspech vášho projektu.
Záver
Výber správnej veľkosti výmenníka tepla kovovej dosky je nevyhnutný na zabezpečenie optimálneho výkonu a efektívnosti vašej priemyselnej alebo komerčnej aplikácie. Vzhľadom na požiadavky na prenos tepla, prietoky, dostupný priestor, doskový materiál a typ výmenníka tepla si môžete zvoliť správnu veľkosť a typ výmenníka tepla pre svoje konkrétne potreby.
Ak ste na trhu s výmenníkom tepla kovového taniera, povzbudzujem vás, aby ste sa k nám oslovili. Sme dôveryhodným dodávateľom kvalitnej kvalityVýmenníky tepla kovovej doskya môže vám pomôcť nájsť perfektné riešenie pre vašu aplikáciu. Kontaktujte nás ešte dnes a začnite konverzáciu a podniknite prvý krok smerom k efektívnejšiemu a spoľahlivejšiemu systému prenosu tepla.
Odkazy
- Incropera, FP, DeWitt, DP, Bergman, TL a Lavine, AS (2019). Základy prenosu tepla a hmoty. Wiley.
- Shah, RK, & Sekulic, DP (2003). Základy dizajnu výmenníka tepla. Wiley-Interscience.
