Navrhnúť doskový výmenník tepla pre systém spätného získavania odpadového tepla je náročná, no zároveň odmeňujúca úloha. Ako dodávateľ doskových výmenníkov tepla som mal tú česť pracovať na mnohých projektoch a som nadšený, že sa s vami môžem podeliť o svoje poznatky. V tomto blogu vás prevediem kľúčovými krokmi a úvahami pri navrhovaní efektívneho doskového výmenníka tepla na rekuperáciu odpadového tepla.
Pochopenie základov rekuperácie odpadového tepla
Pred ponorením sa do procesu návrhu je dôležité pochopiť, o čom je rekuperácia odpadového tepla. Odpadové teplo je teplo, ktoré vzniká ako vedľajší produkt priemyselných procesov, výroby energie alebo iných operácií. Namiesto toho, aby sme nechali toto teplo plytvať, môžeme ho zachytiť a použiť na iné účely, ako je predhrievanie vody, výroba pary alebo napájanie iných zariadení. To nielen šetrí energiu, ale znižuje aj prevádzkové náklady a vplyv na životné prostredie.
Krok 1: Posúďte zdroj odpadového tepla
Prvým krokom pri návrhu doskového výmenníka tepla na spätné získavanie odpadového tepla je posúdenie zdroja odpadového tepla. Musíte poznať nasledujúce kľúčové parametre:
- Teplota: Aká je vstupná a výstupná teplota kvapaliny odpadového tepla? Teplotný rozdiel medzi kvapalinou odpadového tepla a kvapalinou, ktorá bude prijímať teplo (studená kvapalina), je rozhodujúci pre určenie rýchlosti prenosu tepla.
- Prietok: Koľko tekutiny odpadového tepla je k dispozícii za jednotku času? Prietok ovplyvňuje kapacitu výmenníka tepla.
- Zloženie: Aké je chemické zloženie tekutiny odpadového tepla? Niektoré kvapaliny môžu byť korozívne alebo môžu obsahovať častice, ktoré môžu znečistiť výmenník tepla. Napríklad, ak je odpadové teplo kyslé, mali by ste zvážiťVýmenníky tepla odolné voči kyselinám.
Krok 2: Stanovte požiadavky na prenos tepla
Po posúdení zdroja odpadového tepla je potrebné určiť požiadavky na prenos tepla. To zahŕňa výpočet množstva tepla, ktoré je potrebné preniesť z tekutiny odpadového tepla do studenej tekutiny. Rýchlosť prenosu tepla (Q) možno vypočítať pomocou vzorca:
[Q = m\krát c_p\krát\Delta T]
kde (m) je hmotnostný prietok tekutiny, (c_p) je špecifická tepelná kapacita tekutiny a (\Delta T) je teplotný rozdiel.
Musíte tiež zvážiť účinnosť výmenníka tepla. Žiadny výmenník tepla nemá 100% účinnosť, takže budete musieť počítať s niektorými stratami.
Krok 3: Vyberte správny dizajn dosky
Doskový dizajn výmenníka tepla zohráva rozhodujúcu úlohu pri jeho výkone. Pri výbere dizajnu dosky je potrebné zvážiť niekoľko faktorov:
- Vzor taniera: Rôzne vzory dosiek, ako napríklad vzory v tvare V, môžu ovplyvniť distribúciu prietoku a účinnosť prenosu tepla. Dobre navrhnutý vzor dosky môže vytvárať turbulencie v tekutine, čo zvyšuje prenos tepla.

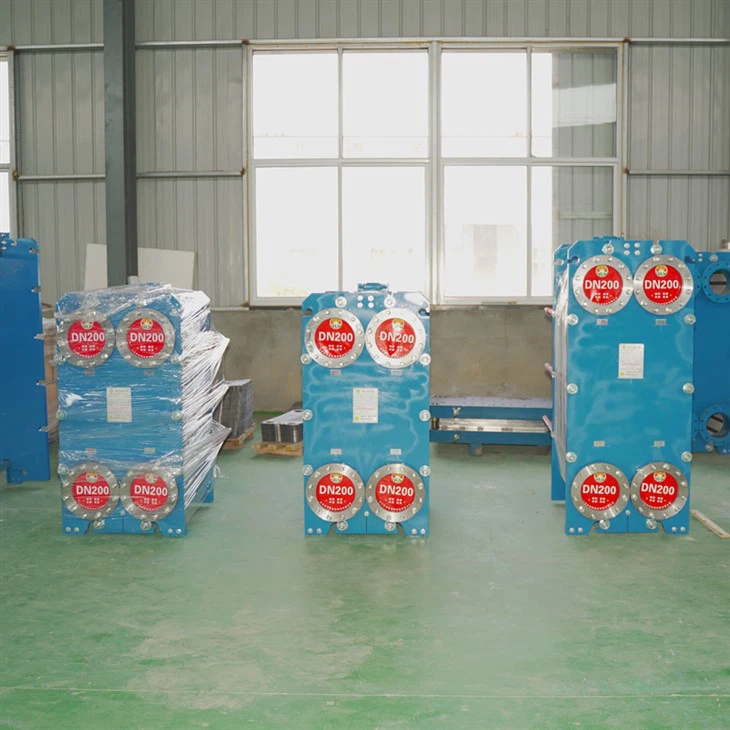

- Materiál dosky: Materiál dosky by sa mal vyberať na základe chemického zloženia tekutín. Napríklad, ak je kvapalina odpadového tepla vysoko korozívna,Titánový doskový výmenník teplamôže byť dobrou voľbou vďaka svojej vynikajúcej odolnosti proti korózii.
- Hrúbka plechu: Hrúbka dosky ovplyvňuje mechanickú pevnosť a odolnosť proti prestupu tepla. Hrubšie dosky sú odolnejšie, ale môžu mať vyššiu odolnosť proti prestupu tepla.
Krok 4: Vypočítajte počet tanierov
Po výbere konštrukcie dosky musíte vypočítať počet dosiek potrebných pre výmenník tepla. Tento výpočet je založený na ploche prenosu tepla potrebnej na dosiahnutie požadovanej rýchlosti prenosu tepla. Plochu prenosu tepla (A) možno vypočítať pomocou vzorca:
[Q = U\krát A\krát\Delta T_{lm}]
kde (U) je celkový koeficient prestupu tepla a (\Delta T_{lm}) je log - stredný teplotný rozdiel.
Keď vypočítate plochu prenosu tepla, môžete ju vydeliť plochou povrchu jednej dosky, aby ste získali počet dosiek.
Krok 5: Zvážte pokles tlaku
Pokles tlaku je ďalším dôležitým faktorom, ktorý treba zvážiť pri návrhu doskového výmenníka tepla. Keď tekutiny prúdia cez výmenník tepla, dôjde k poklesu tlaku v dôsledku trenia a iných faktorov. Nadmerný pokles tlaku môže zvýšiť potrebný čerpací výkon a znížiť celkovú účinnosť systému.
Musíte zabezpečiť, aby pokles tlaku vo výmenníku tepla bol v prijateľnom rozsahu. To sa dá dosiahnuť úpravou konštrukcie dosky, počtu dosiek a konfigurácie prietokovej dráhy.
Krok 6: Navrhnite tesniaci systém
Tesniaci systém doskového výmenníka tepla je rozhodujúci pre zamedzenie úniku. K dispozícii sú rôzne typy tesniacich materiálov, ako sú gumové tesnenia. Výber tesniaceho materiálu závisí od teploty, tlaku a chemickej kompatibility kvapalín.
Musíte sa tiež uistiť, že tesniaci systém je správne nainštalovaný a udržiavaný, aby sa zabránilo úniku.
Krok 7: Zohľadnite znečistenie
Znečistenie je hromadenie usadenín na teplovýmenných plochách, ktoré môže znížiť účinnosť prenosu tepla a zvýšiť pokles tlaku. Ak chcete zaúčtovať znečistenie, môžete:
- Vyberte si dizajn dosky, ktorý je odolný voči znečisteniu: NapríkladDoskový výmenník tepla so širokou medzeroumožno použiť, keď odpadové teplo obsahuje častice, pretože široké medzery medzi doskami znižujú riziko zanášania.
- Implementujte plán čistenia: Pravidelné čistenie výmenníka tepla môže pomôcť odstrániť usadeniny nečistôt a zachovať jeho výkon.
Krok 8: Testovanie a optimalizácia
Keď je doskový výmenník tepla navrhnutý a vyrobený, je dôležité otestovať ho v reálnych podmienkach. Môžete merať rýchlosť prenosu tepla, pokles tlaku a ďalšie výkonové parametre, aby ste sa uistili, že výmenník tepla spĺňa konštrukčné požiadavky.
V prípade potreby môžete optimalizovať dizajn na základe výsledkov testov. To môže zahŕňať úpravu dizajnu dosky, počtu dosiek alebo iných parametrov.
Záver
Návrh doskového výmenníka tepla pre systém spätného získavania odpadového tepla je zložitý proces, ktorý si vyžaduje starostlivé zváženie rôznych faktorov. Podľa krokov uvedených v tomto blogu môžete navrhnúť efektívny a spoľahlivý doskový výmenník tepla, ktorý maximalizuje spätné získavanie odpadového tepla.
Ak máte záujem o kúpu doskového výmenníka tepla pre váš systém spätného získavania odpadového tepla alebo potrebujete viac poradiť s procesom návrhu, neváhajte nás kontaktovať. Sme tu, aby sme vám pomohli nájsť najlepšie riešenie pre vaše špecifické potreby.
Referencie
- Incropera, FP a DeWitt, DP (2002). Základy prenosu tepla a hmoty. Wiley.
- Shah, RK a Sekulic, DP (2003). Základy konštrukcie výmenníka tepla. Wiley.
