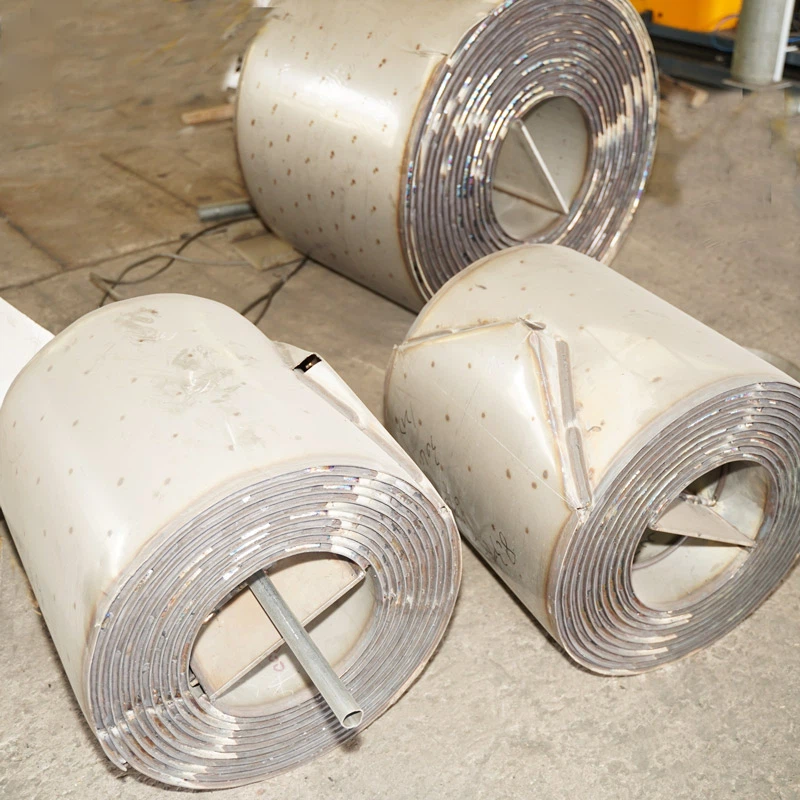

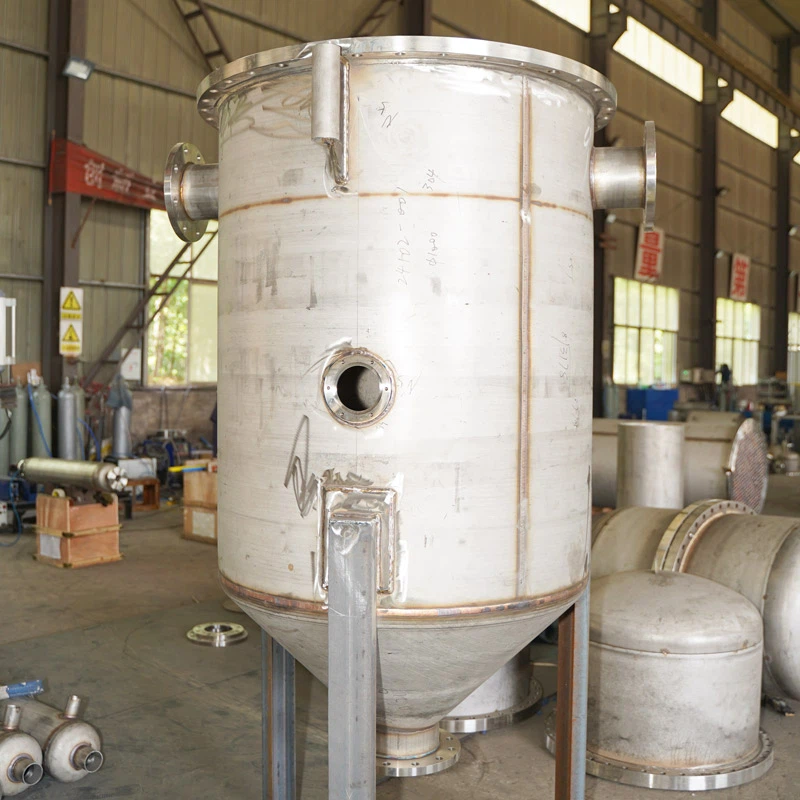

Pokiaľ ide o efektívne a bezpečne prevádzkovanie výmenníka tepla špirálovej dosky, výber správnych tesnení je rozhodujúcim rozhodnutím, ktoré môže výrazne ovplyvniť výkon a dlhovekosť zariadenia. Ako dôveryhodný dodávateľLink Text: Priemyselné zvárané špirálový výmenník tepla,Link Text: Zváraný špirálový výmenník teplaaLink Text: Vertikálny špirálový výmenník tepla, Chápem dôležitosť tejto voľby. V tomto blogovom príspevku sa podelím o niekoľko poznatkov o tom, ako zvoliť správne tesnenia pre výmenník tepla špirálovej dosky.
Pochopenie úlohy tesnení v tepelných výmenníkoch špirálových dosiek
Kritická funkcia slúži tesnenia v špirálovom doske výmenníka tepla. Vytvárajú pevné tesnenie medzi doskami, ktoré bránia úniku tekutín. Či už ide o tekutinu, plyn alebo paru, správne tesnenie zaisťuje, že proces prenosu tepla sa vyskytuje v zamýšľaných kanáloch. Chybné tesnenie môže viesť k krížovej kontaminácii tekutín, strate účinnosti a dokonca aj bezpečnostným rizikom.
Faktory, ktoré treba zvážiť pri výbere tesnení
Teplotný odpor
Jedným z hlavných faktorov, ktoré je potrebné zvážiť, je teplotný rozsah, v ktorom funguje výmenník tepla. Rôzne tesnenia majú rôzne teplotné limity. Pre aplikácie s vysokou teplotou sú vynikajúcou voľbou materiály ako grafit alebo PTFE (polytetrafluóretylén). Grafitové tesnenia môžu vydržať extrémne vysoké teploty, často až do 500 ° C alebo viac, vďaka čomu sú vhodné pre procesy zahŕňajúce horúcu paru alebo kvapaliny s vysokou teplotou. Na druhej strane tesnenia PTFE môžu pracovať v širokom rozsahu teploty od - 200 ° C do 260 ° C. Sú tiež chemicky inertné, čo je prospešné v korozívnych prostrediach.
Ak sa výmenník tepla používa v aplikácii s nízkou teplotou, napríklad v chladiacich systémoch, môžu sa použiť elastomérne tesnenia, ako je nitrilový guma (NBR) alebo etylénový propylén dién monomér (EPDM). Tesnenia NBR dokážu zvyčajne manipulovať s teplotami od - 40 ° C do 120 ° C, zatiaľ čo tesnenia EPDM majú mierne širší rozsah, od - 50 ° C do 150 ° C.
Chemická kompatibilita
Povaha tekutín tečúcich tepelným výmenníkom je ďalším kľúčovým faktorom. Niektoré tekutiny sú vysoko korozívne, zatiaľ čo iné sú abrazívne alebo reaktívne. Napríklad, ak sa výmenník tepla používa na prenos kyselín alebo alkalis, sú potrebné tesnenia vyrobené z materiálov odolných voči chemickému útoku. Tesnenia PTFE sú známe svojou vynikajúcou chemickou odolnosťou a vydrží širokú škálu kyselín, báz a rozpúšťadiel.
V aplikáciách, kde tekutina obsahuje oleje alebo palivá, sú lezenia nitrilových gumov dobrou voľbou, pretože majú vynikajúci odpor oleja. Ak je však tekutina ozón bohatá na ozón, sú vhodnejšie tesnenia EPDM, pretože majú lepšiu rezistenciu na ozón v porovnaní s NBR.
Tlak
Tlak vo výmenníku tepla tiež hrá významnú úlohu pri výbere tesnenia. Aplikácie s vysokým tlakom vyžadujú tesnenia, ktoré vydržia silu vyvíjanú tekutmi. Kovové tesnenia, ako sú napríklad tesnenia špirálových rán, sa často používajú v situáciách s vysokým tlakom. Tieto tesnenia pozostávajú z kovového pásu rany v špirálovom vzorke s výplňovým materiálom. Dokážu zvládnuť tlaky až do niekoľkých stoviek barov, v závislosti od použitého návrhu a materiálov.
Pre aplikácie s nízkym tlakom môžu stačiť mäkšie elastomérne tesnenia. Ľahšie sa komprimujú a môžu tvoriť dobré tesnenie pri nižších tlakoch.
Kompresia a odolnosť
Tesnenia musia byť stlačené, aby sa vytvorilo správne tesnenie. Dôležitými úvahami sú kompresný pomer a odolnosť materiálu tesnenia. Tesnenie s dobrou odolnosťou sa po odstránení kompresnej sily vráti do pôvodného tvaru, čím sa v priebehu času udržiava tesnenie. Elastomérne tesnenia majú vo všeobecnosti dobrú odolnosť, ale ich limity kompresie je potrebné starostlivo zvážiť. Nadmerná kompresia môže viesť k zlyhaniu tesnenia, zatiaľ čo pod - kompresia môže viesť k úniku.
Utesnosť a miera úniku
Schopnosť tesnenia tvoriť tesné tesnenie a prijateľná rýchlosť úniku sú dôležitými faktormi. V niektorých aplikáciách môže byť ani malé množstvo úniku neprijateľné, napríklad v potravinárskom a farmaceutickom priemysle. V týchto prípadoch sa môžu vyžadovať tesnenia s vysokou tesnosťou, napríklad tesnenia potiahnuté PTFE. Tieto tesnenia môžu poskytnúť veľmi nízku rýchlosť úniku, čím sa zabezpečí čistota tekutín.
Typy tesnení pre výmenníky tepla špirálových doštičiek
Elastomérne tesnenia
Elastomérne tesnenia sú vyrobené z materiálov podobných gume. Sú flexibilné, ľahko sa inštalujú a môžu zodpovedať nepravidelným povrchom. Ako už bolo spomenuté, NBR, EPDM a Silikónové guma sú bežné elastomérne tesnenie. Tieto tesnenia sú vhodné pre aplikácie s nízkym až stredným tlakom a teplotou a často sa používajú všeobecne - účelové výmenníky tepla.
Tesnenia PTFE
Tesnenia PTFE sú známe svojím chemickým odporom a širokým teplotným rozsahom. Sú k dispozícii v rôznych formách, ako sú napríklad tesnenia PTFE, tesnenia potiahnuté PTFE a tesnenia obálky PTFE. Pevné tesnenia PTFE sú vyrobené výlučne z PTFE a sú vhodné pre vysoko korozívne prostredie. PTFE - potiahnuté tesnenia majú na povrchu vrstvu PTFE, ktorá poskytuje chemický odpor, zatiaľ čo materiál jadra je možné zvoliť pre ďalšie vlastnosti, ako je stlačiteľnosť. Oplynené tesnenia PTFE majú kovové jadro zabalené s obalom PTFE, ktoré poskytujú pevnosť aj chemický odpor.
Grafitové tesnenia
Grafitové tesnenia sa používajú pri aplikáciách s vysokou teplotou a vysokým tlakom. Môžu byť vyrobené z rozšíreného grafitu, ktorý má vynikajúcu tepelnú vodivosť a tesniace vlastnosti. Grafitové tesnenia sa často používajú v tepelných výmenníkoch, ktoré manipulujú s horúcou parou alebo vysokými teplotnými olejmi.
Špirálové roly
Tesnenia špirálových rán sú kombináciou kovových a výplňových materiálov. Sú navrhnuté tak, aby zvládli vysoké tlaky a teploty. Kovový prúžok poskytuje pevnosť, zatiaľ čo materiál plniva, napríklad grafit alebo PTFE, poskytuje tesniace vlastnosti. Tesnenia špirálových rán sa bežne používajú v priemyselných aplikáciách, kde je spoľahlivosť nanajvýš dôležitá.
Inštalácia a údržba tesnení
Správna inštalácia tesnení je rovnako dôležitá ako ich výber. Počas inštalácie by mal byť povrch tesnenia čistý a bez akýchkoľvek zvyškov alebo škrabancov. Skrutky by sa mali rovnomerne utiahnuť, aby sa zabezpečila rovnomerná kompresia tesnenia. Nadmerné utiahnutie môže poškodiť tesnenie, zatiaľ čo nerovnomerné utiahnutie môže viesť k úniku.
Potrebná je aj pravidelná údržba tesnení. Skontrolujte tesnenia pravidelne na príznaky opotrebenia, poškodenia alebo úniku. Vymeňte tesnenia v odporúčaných intervaloch alebo hneď po zistení akýchkoľvek problémov. Pomôže to zaistiť pokračujúcu účinnú prevádzku výmenníka tepla špirálovej dosky.
Záver
Výber správnych tesnení pre výmenník tepla špirálovej dosky je zložité rozhodnutie, ktoré si vyžaduje dôkladné zváženie viacerých faktorov. Teplotný odpor, chemická kompatibilita, hodnotenie tlaku, kompresia a odolnosť, tesnenie a rýchlosť úniku sú dôležité aspekty, ktoré treba mať na pamäti. Pochopením konkrétnych požiadaviek vašej aplikácie výmenníka tepla a výberom príslušného materiálu a typu tesnenia môžete zabezpečiť spoľahlivú a efektívnu prevádzku vášho zariadenia.
Ak ste v procese výberu tesnení pre výmenník tepla špirály alebo máte nejaké otázky týkajúce sa našichLink Text: Priemyselné zvárané špirálový výmenník tepla,Link Text: Zváraný špirálový výmenník teplaaleboLink Text: Vertikálny špirálový výmenník tepla, sme tu, aby sme pomohli. Náš tím odborníkov vám môže poskytnúť vedenie a podporu, ktorú potrebujete, aby ste sa rozhodli správne. Kontaktujte nás a začnite diskusiu o vašich konkrétnych potrebách a o tom, ako vám môžeme pomôcť pri dosahovaní optimálneho výkonu pre váš výmenník tepla.
Odkazy
- „Príručka dizajnu výmenníka tepla“ od A. Shah a D. Sekulic
- „Sprievodca pri výbere tesnenia a aplikácie“ od spoločnosti Garlock Sealing Technologies
- „Chemická odolnosť elastomérov“ od Asociácie výrobcov gumy
