Ahoj! Ako dodávateľ plášťových a rúrkových výmenníkov tepla som v poslednej dobe dostával veľa otázok o tom, ako počet rúr ovplyvňuje výkon týchto šikovných zariadení. Tak som si povedal, že si sadnem a napíšem niečo, aby som si veci vyjasnil.
Začnime od základov. Plášťový a rúrkový výmenník tepla je zariadenie, ktoré prenáša teplo medzi dvoma kvapalinami. Jedna tekutina prúdi cez rúrky, zatiaľ čo druhá prúdi mimo rúrky, v plášti. K prenosu tepla dochádza cez steny rúrok a účinnosť tohto procesu závisí od mnohých faktorov vrátane počtu rúrok.
Oblasť prenosu tepla
Prvým a najzrejmejším spôsobom, akým počet rúrok ovplyvňuje výkon, je zmena oblasti prenosu tepla. Čím viac rúrok máte, tým väčší je povrch dostupný na prenos tepla. To znamená, že medzi týmito dvoma tekutinami sa môže preniesť viac tepla za daný čas.
Predstavte si to takto: ak sa pokúšate ochladiť horúci nápoj, použili by ste väčšiu šálku, aby ste zväčšili povrch vystavený vzduchu, však? Tu platí rovnaký princíp. S väčším počtom rúrok je medzi týmito dvoma tekutinami väčší kontakt a teplo sa môže ľahšie presúvať z horúcej tekutiny do studenej.
Povedzme napríklad, že máte výmenník tepla so 100 rúrkami. Každá trubica má určitú plochu povrchu a keď spočítate všetky tieto plochy, dostanete celkovú plochu prenosu tepla. Ak teraz zvýšite počet rúrok na 200, celková plocha prenosu tepla sa zhruba zdvojnásobí (za predpokladu, že rúry majú rovnakú veľkosť). To môže výrazne zvýšiť rýchlosť prenosu tepla, čím je výmenník tepla efektívnejší.
Ale tu je vec: zvýšenie počtu trubíc nie je vždy jednoznačná výhra. Je potrebné zvážiť aj ďalšie faktory, ako je pokles tlaku a rozdelenie prietoku.
Pokles tlaku
Pokles tlaku je pokles tlaku, ku ktorému dochádza pri prietoku tekutiny cez výmenník tepla. Keď zvýšite počet rúrok, dráha toku tekutiny sa stane zložitejšou. Kvapalina musí prechádzať viacerými trubicami, čo môže spôsobiť väčší odpor a viesť k vyššiemu poklesu tlaku.
Vysoký pokles tlaku môže byť problémom, pretože si vyžaduje viac energie na čerpanie tekutiny cez výmenník tepla. To znamená vyššie prevádzkové náklady a potenciálne väčšie opotrebovanie čerpadiel. Takže zatiaľ čo viac rúrok môže zväčšiť plochu prenosu tepla, musíte to vyvážiť nárastom poklesu tlaku.
Povedzme, že prevádzkujete výmenník tepla v chemickom závode. Ak je pokles tlaku príliš vysoký, môže to narušiť celý proces. Možno budete musieť zvýšiť výkon čerpadla, čo nielenže stojí viac peňazí, ale tiež zvyšuje riziko zlyhania zariadenia.
Na zmiernenie problému s poklesom tlaku môžete navrhnúť výmenník tepla s funkciami, ako sú správne rozmiestnenie rúrok a prepážky. Usmerňovače sú dosky, ktoré sú umiestnené vo vnútri plášťa, aby usmerňovali tok tekutiny a znížili pokles tlaku. Ale aj s týmito opatreniami stále existuje limit, koľko trubíc môžete pridať, kým sa pokles tlaku stane nezvládnuteľným.
Distribúcia toku
Ďalším dôležitým faktorom je rozdelenie toku. Keď máte viac rúrok, je náročnejšie zabezpečiť, aby kvapalina prúdila rovnomerne cez všetky. Nerovnomerné rozloženie prietoku môže viesť k horúcim miestam a zníženiu účinnosti prenosu tepla.
Predstavte si situáciu, že niektoré trubice majú vyšší prietok ako iné. Rúry s vyšším prietokom prenesú viac tekutiny, zatiaľ čo rúrky s nižším prietokom budú mať menší kontakt s tekutinou. To znamená, že prenos tepla v týchto rúrach bude menej efektívny a celkový výkon výmenníka tepla bude trpieť.
Na vyriešenie tohto problému musíte navrhnúť výmenník tepla so správnou konfiguráciou vstupu a výstupu. Môžete tiež použiť zariadenia na distribúciu toku, ako sú dýzy alebo hlavičky, aby ste zabezpečili, že tekutina bude rovnomerne rozložená medzi trubicami.
Typy plášťových a rúrkových výmenníkov tepla
Teraz si povedzme, ako môže počet rúrok ovplyvniť rôzne typy plášťových a rúrkových výmenníkov tepla.
- Výmenník tepla s plášťom a rúrkou z nehrdzavejúcej ocele: Výmenníky tepla z nehrdzavejúcej ocele sú obľúbené, pretože sú odolné voči korózii a dokážu zvládnuť vysoké teploty a tlaky. Počet rúrok vo výmenníku tepla z nehrdzavejúcej ocele môže mať významný vplyv na jeho výkon. Viac trubíc môže zvýšiť kapacitu prenosu tepla, ale musíte si dávať pozor na pokles tlaku, najmä ak používate kvapalinu s vysokou viskozitou.
- Vertikálny plášťový rúrkový výmenník tepla: Vertikálne výmenníky tepla sa často používajú pri obmedzenom priestore. Počet rúrok vo vertikálnom výmenníku tepla môže ovplyvniť priebeh prúdenia a distribúciu tekutiny. Ak sú rúrky príliš tesne zbalené, môže byť ťažké dosiahnuť rovnomerné rozloženie prietoku, najmä ak má kvapalina vysokú hustotu.

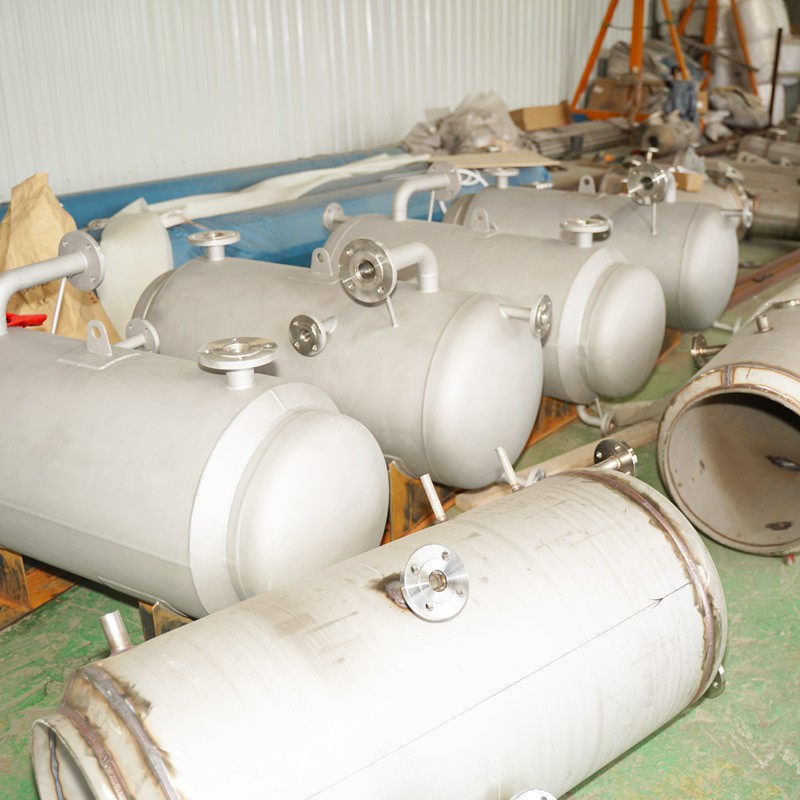

- Trubkový výmenník tepla s priečnym prietokom: Vo výmenníku tepla s krížovým prietokom prúdia dve tekutiny navzájom kolmo. Počet rúrok môže ovplyvniť účinnosť prenosu tepla a pokles tlaku na strane rúry aj na strane plášťa. Výmenník tepla musíte starostlivo navrhnúť, aby ste zabezpečili, že priečny tok bude optimalizovaný pre maximálny prenos tepla.
Úvahy o dizajne
Pri navrhovaní plášťového a rúrkového výmenníka tepla musíte nájsť správnu rovnováhu medzi počtom rúrok, teplovýmennou plochou, poklesom tlaku a rozdelením prietoku. Je to trochu ako puzzle, kde musíte všetky dieliky poskladať tak akurát.
Jedným z prístupov je použitie počítačových simulácií na modelovanie výkonu výmenníka tepla s rôznym počtom rúrok. To vám môže pomôcť predpovedať rýchlosť prenosu tepla, pokles tlaku a distribúciu prietoku predtým, ako postavíte skutočný výmenník tepla.
Ďalším dôležitým faktorom sú náklady. Pridanie ďalších rúrok zvyčajne znamená vyššie výrobné náklady, pretože na zostavenie výmenníka tepla potrebujete viac materiálov a viac práce. Takže musíte zvážiť výhody zvýšeného prenosu tepla oproti dodatočným nákladom.
Záver
Záverom možno povedať, že počet rúrok v rúrkovom výmenníku tepla má významný vplyv na jeho výkon. Viac rúr môže zväčšiť plochu prenosu tepla, čo môže zvýšiť rýchlosť prenosu tepla a zvýšiť účinnosť výmenníka tepla. Musíte však zvážiť aj tlakovú stratu a rozdelenie prietoku, pretože môžu ovplyvniť prevádzkové náklady a celkovú účinnosť výmenníka tepla.
Ak hľadáte rúrkový výmenník tepla alebo chcete optimalizovať výkon existujúceho výmenníka, rád vám pomôžem. Máme tím odborníkov, ktorí s vami dokážu navrhnúť dokonalý výmenník tepla pre vaše špecifické potreby. Či už potrebujete aVýmenník tepla s plášťom a rúrkou z nehrdzavejúcej ocele, aVertikálny plášťový rúrkový výmenník tepla, alebo aTrubkový výmenník tepla s priečnym prietokom, vybavili sme vás.
Neváhajte teda osloviť a začať konverzáciu. Poďme spoločne nájsť najlepšie riešenie pre vaše potreby prenosu tepla.
Referencie
- Incropera, FP, DeWitt, DP, Bergman, TL a Lavine, AS (2019). Základy prenosu tepla a hmoty. Wiley.
- Kakac, S., & Liu, H. (2002). Výmenníky tepla: výber, hodnotenie a tepelný dizajn. CRC Press.
